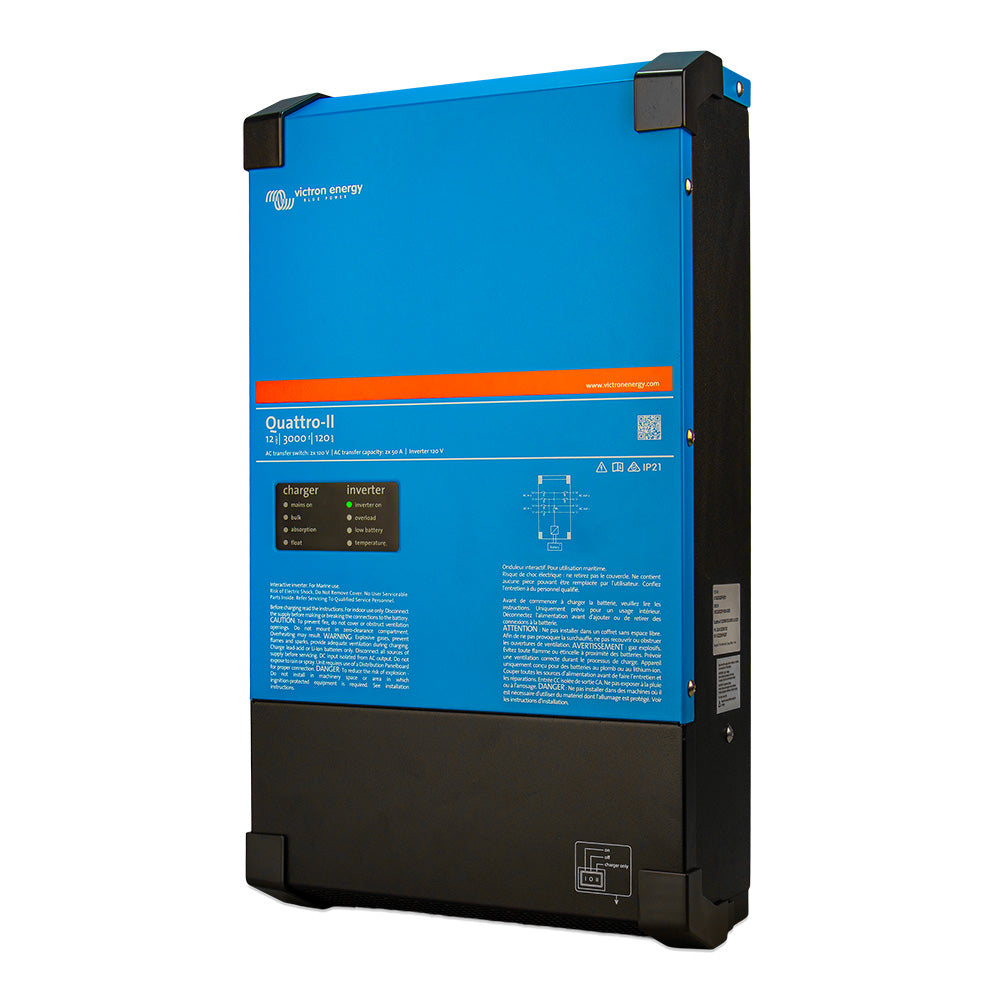

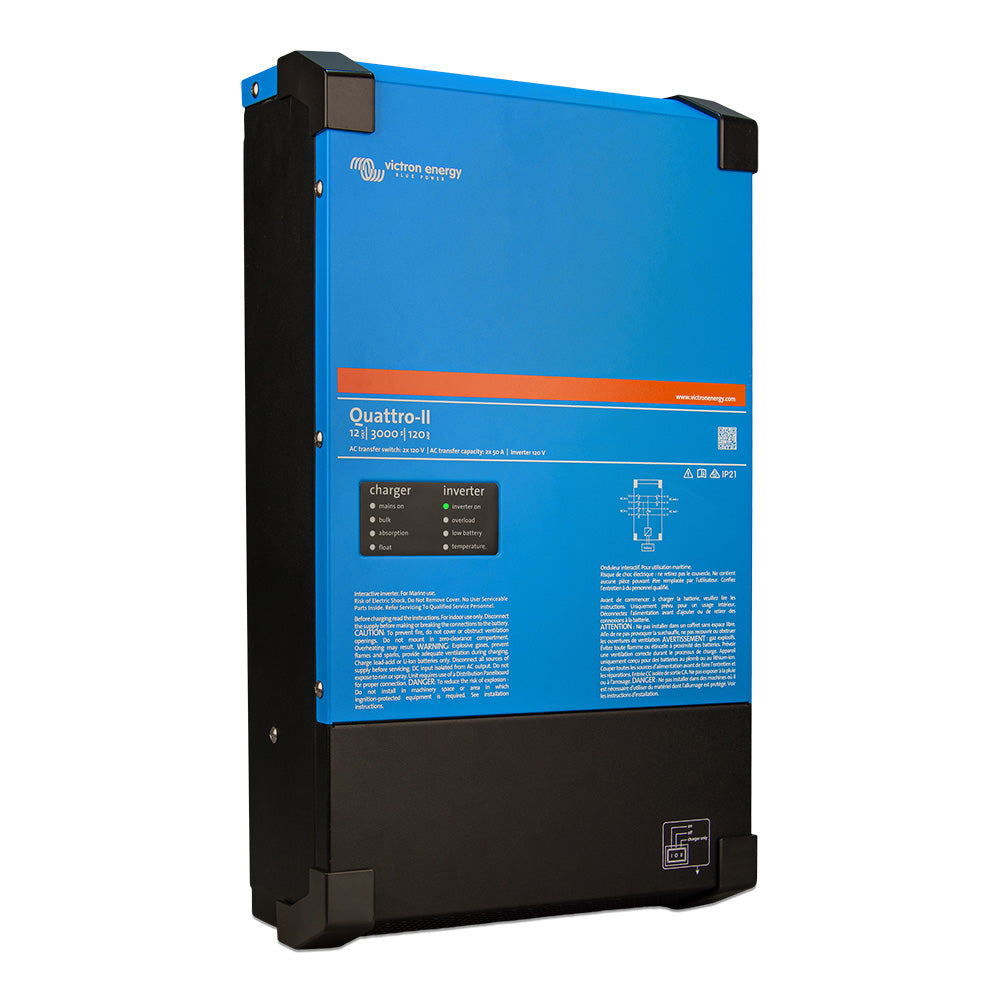

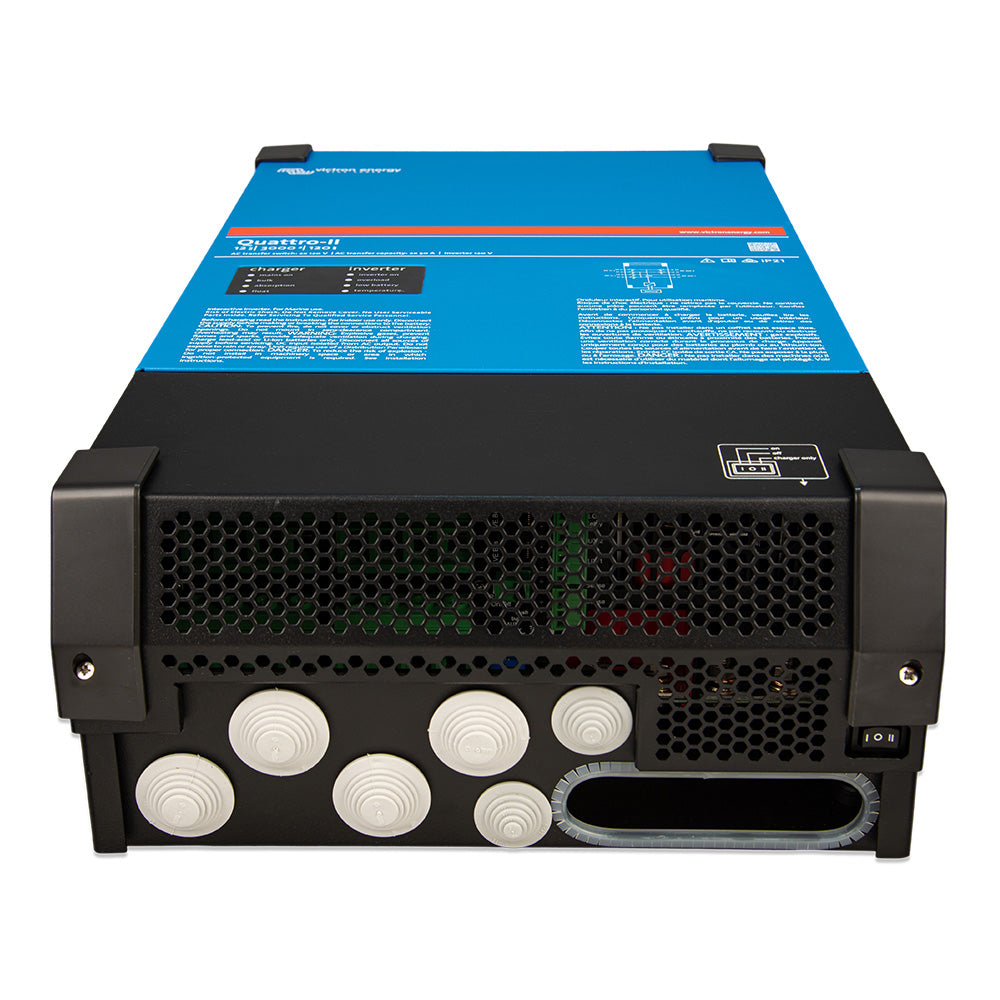

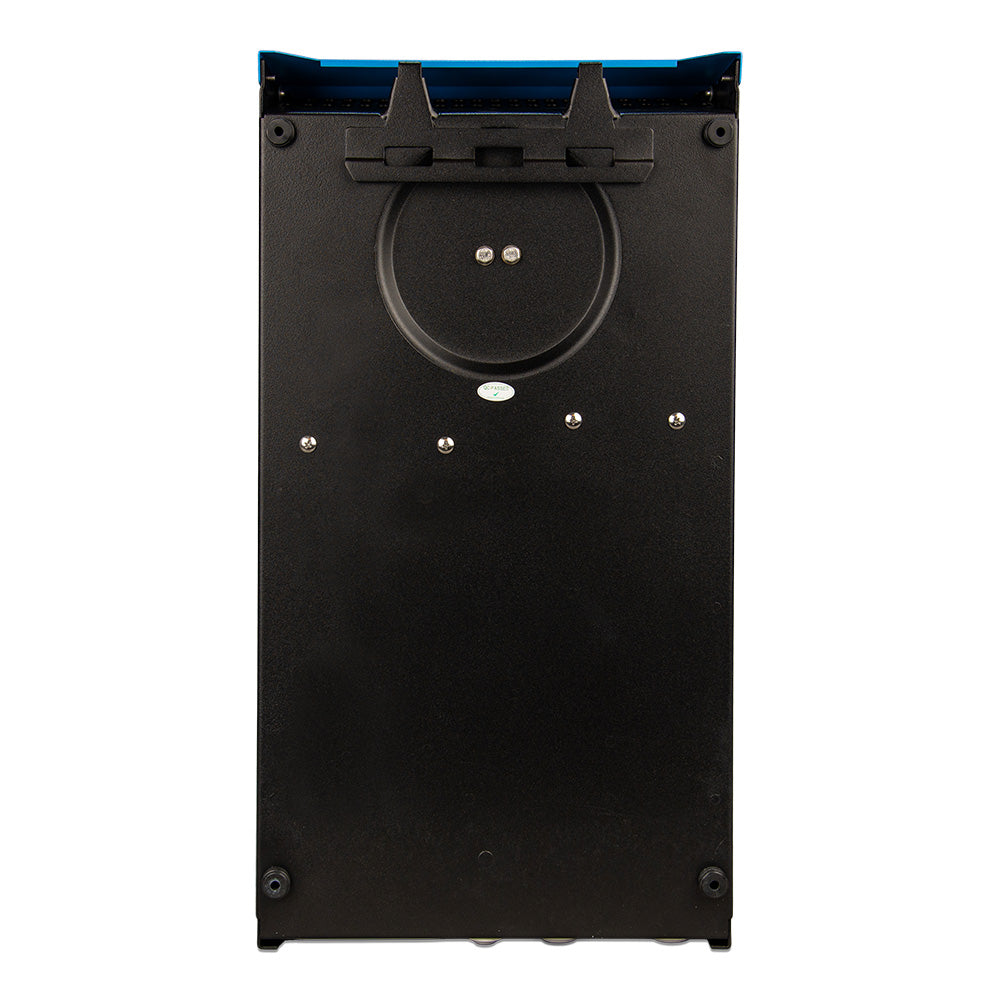

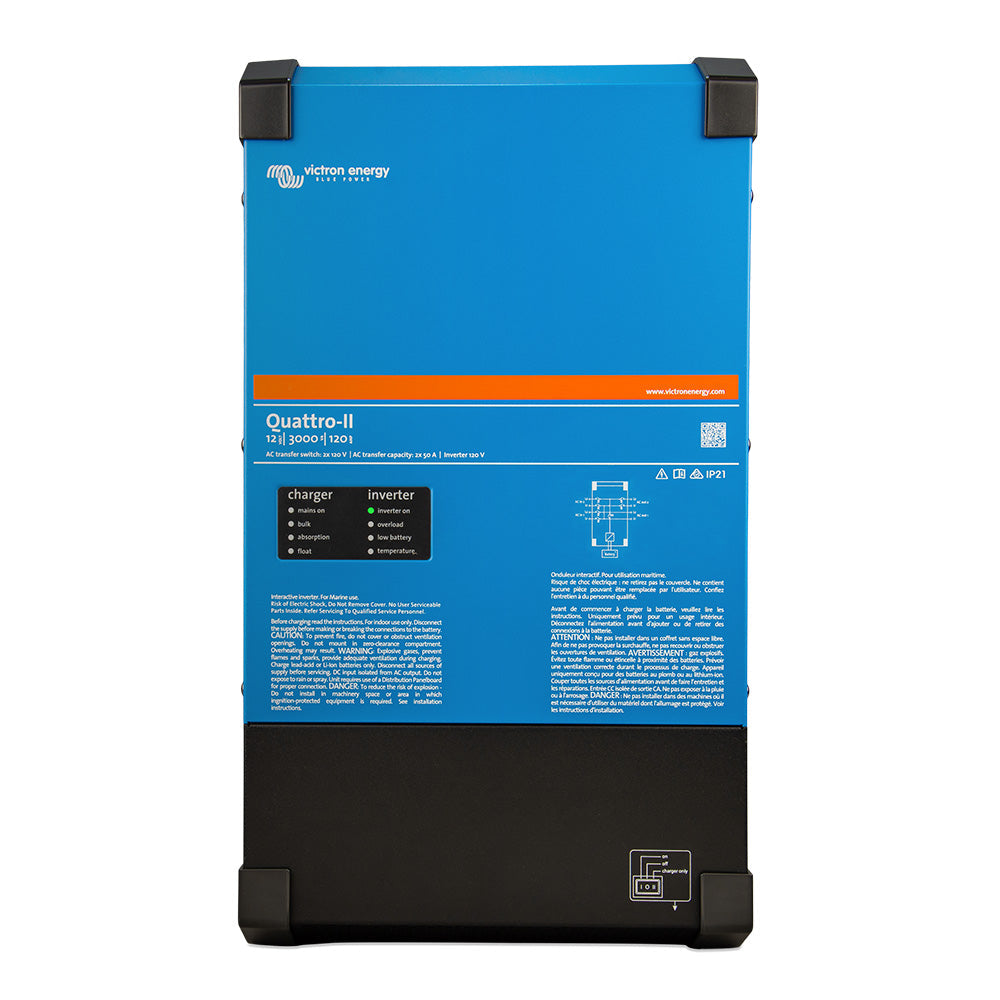

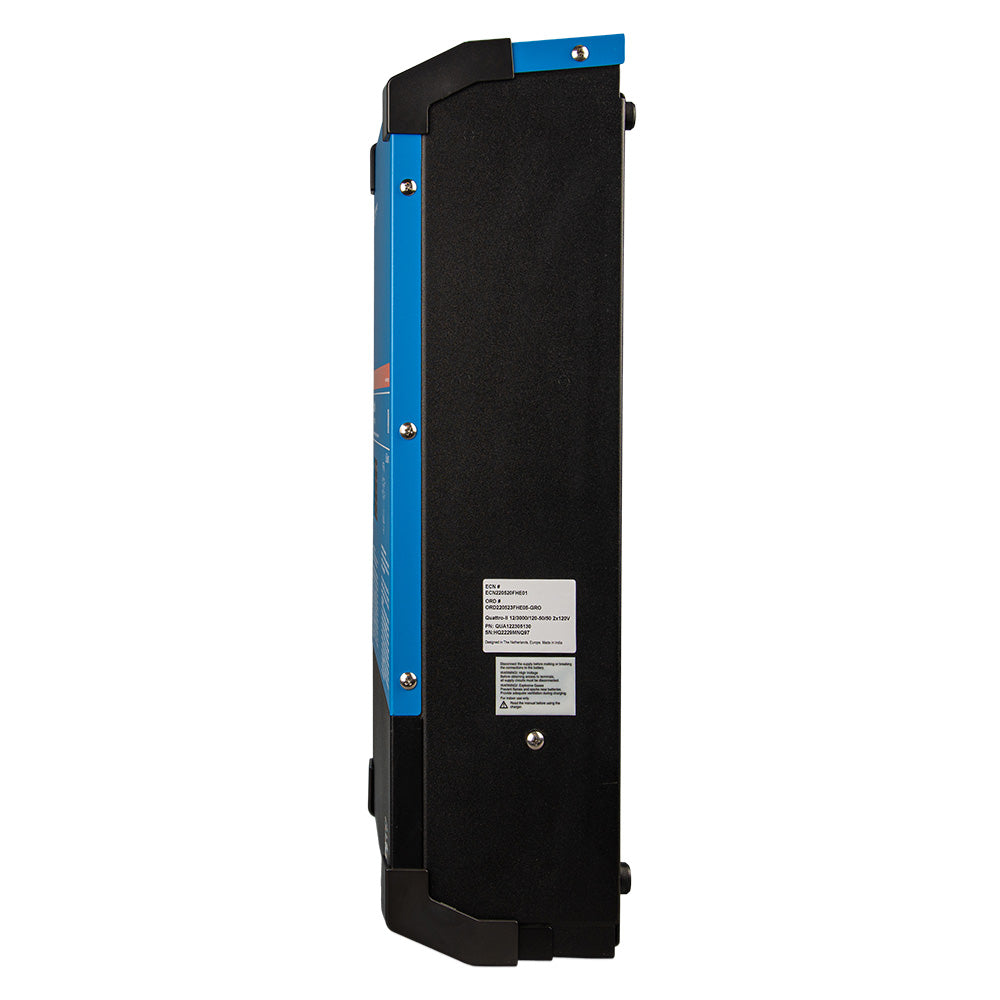

Victron Quattro-II - 24/3000 - 70-50/50 - 2X 120V [QUA242305130]

Quattro-II - 24/3000 - 70-50/50 - 2X 120V

Similaire au MultiPlus-II 2x120V, le Quattro-II 2x120V est un onduleur et chargeur combiné spécialement conçu pour les applications nord-américaines standard triphasées 50A 120/240 VCA. De plus, il peut accepter deux entrées CA et se connecter automatiquement à la source active.

Entrée et sortie 120/240V, ou entrée et sortie 120V (toujours 120V en mode onduleur)

Les deux entrées CA peuvent être alimentées par une source 120/240V biphasée ou une source 120V monophasée. Lorsqu'une des sources CA est disponible, le Quattro transmet le courant CA à sa sortie. La sortie reflètera donc l'entrée CA.

L'onduleur/chargeur se connecte au neutre et à la ligne d'entrée préférée (L1). La puissance nécessaire pour charger les batteries sera donc tirée de L1.

Le Quattro passe en mode onduleur lorsqu'aucune source CA n'est disponible. La sortie de l'onduleur est monophasée 120V. En mode onduleur, le Quattro connecte les deux lignes de sortie (L1 et L2) ensemble pour fournir 120VAC aux charges sur l'une ou l'autre ligne.

Toutes les charges de 240V ne seront donc alimentées que lorsque le Quattro est alimenté par une source CA biphasée. Cela évite que les charges lourdes telles que les chauffe-eau ou les climatiseurs de 240V ne déchargent la batterie.

PowerControl et PowerAssist - Augmenter la capacité du réseau ou d'un générateur

Un courant maximal du réseau ou du générateur peut être réglé. Le Quattro prendra alors en compte les autres charges CA et utilisera le surplus pour la charge de la batterie, empêchant ainsi la surcharge du générateur ou du réseau (fonction PowerControl).

PowerAssist pousse le principe de PowerControl à une dimension supplémentaire. Lorsque la puissance de pointe n'est souvent requise que pour une période limitée, le Quattro compense l'insuffisance de puissance du générateur, du quai ou du réseau avec la puissance de la batterie. Lorsque la charge diminue, la puissance disponible est utilisée pour recharger la batterie (disponible uniquement sur l'entrée L1).

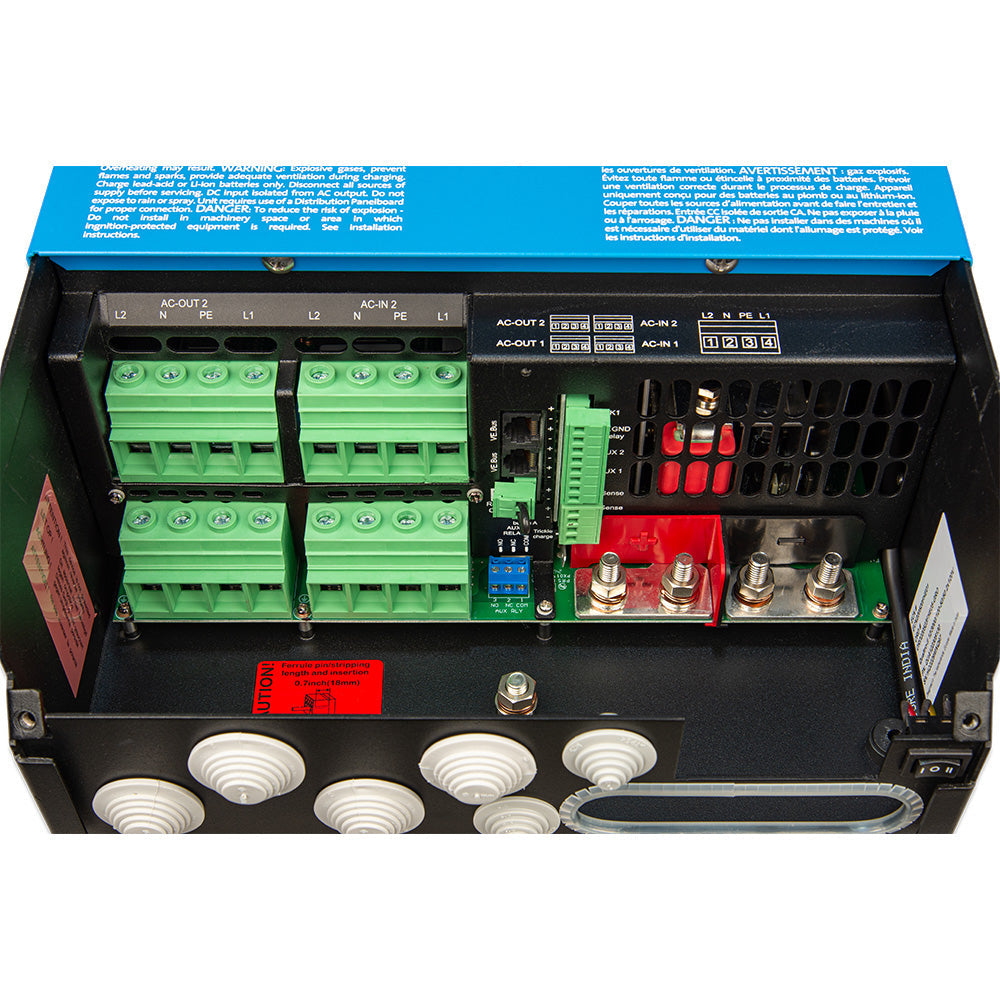

Deux entrées CA et deux sorties CA

Le Quattro peut être connecté à deux sources CA indépendantes, par exemple, l'alimentation à quai et un générateur, ou deux générateurs. Le Quattro-II se connectera automatiquement à la source active.

La sortie principale a une fonction sans coupure. Le Quattro prend le relais de l'alimentation des charges 120V connectées en cas de panne de réseau ou lorsque l'alimentation à quai/générateur est déconnectée. Le temps de transfert de la sortie L1 est inférieur à 18 millisecondes, de sorte que les ordinateurs et autres équipements électroniques continueront à fonctionner sans interruption. Le temps de transfert de la sortie L2 est plus long : environ 40 millisecondes.

La deuxième sortie (auxiliaire) est active uniquement lorsque le CA est disponible à l'entrée du Quattro. Les charges qui ne doivent pas décharger la batterie peuvent être connectées à cette sortie.

Puissance quasi illimitée grâce au fonctionnement parallèle et triphasé

Jusqu'à 6 Quattros peuvent fonctionner en parallèle pour obtenir une puissance de sortie plus élevée. En plus des connexions parallèles, trois unités du même modèle peuvent être configurées pour une sortie triphasée. Dans les configurations multiphasées, L2 est désactivé sur toutes les unités.

Configuration, surveillance et contrôle du système sur site

Les réglages peuvent être modifiés en quelques minutes avec l'application VictronConnect ou le logiciel VEConfigure (un ordinateur portable et une interface MK3-USB sont nécessaires). Plusieurs options de surveillance et de contrôle sont disponibles : Cerbo GX, Color Control GX, ordinateur portable, ordinateur, Bluetooth (avec le dongle VE.Bus Smart en option), Battery Monitor et Digital Multi Control Panel.

Configuration et surveillance à distance

Installez un Cerbo GX ou un autre produit GX pour vous connecter à Internet. Les données de fonctionnement peuvent être stockées et affichées gratuitement sur notre site Web VRM (Victron Remote Management). Lorsqu'ils sont connectés à Internet, les systèmes peuvent être consultés à distance et les réglages peuvent être modifiés.

Spécifications :

• PowerControl & PowerAssist : Oui (sur l'entrée L1)
• Commutateur de transfert : 50 A
• Courant d'entrée CA maximal : 50 A (chaque phase)

Spécifications de l'onduleur :

• Plage de tension d'entrée CC : 19-33V
• Sortie en mode onduleur : Tension de sortie : 120 Vac ± 2 % / Fréquence : 60 Hz ± 0,1 % (1)
• Puissance de sortie continue à 25°C : 3000 VA
• Puissance de sortie continue à 25°C : 2400 W
• Puissance de sortie continue à 40°C : 2200 W
• Puissance de sortie continue à 65°C : 1700 W
• Puissance apparente de réinjection maximale : 2500 VA
• Puissance de pointe : 5500 W
• Rendement maximal : 94 %
• Puissance à vide : 11W
• Puissance à vide en mode AES : 8W
• Puissance à vide en mode recherche : 4W

Spécifications du chargeur :

• Entrée CA : Biphasé : 180-280Vac 45 – 65Hz / Monophasé : 90-140Vac 45 – 65Hz
• Tension de charge 'Absorption' : 28,8 V
• Tension de charge 'Flottant' : 27,6 V
• Mode de stockage : 26,4 V
• Courant de charge maximal de la batterie : 70 A
• Capteur de température de la batterie : Oui

Spécifications générales :

• Sortie auxiliaire : 50 A (chaque phase)
• Capteur de courant CA externe (en option) : 100A
• Relais programmable : Oui
• Protection : a – g
• Port de communication VE.Bus : Pour le fonctionnement parallèle et triphasé, la surveillance à distance et l'intégration du système
• Port de communication général : Oui, 2x
• Marche/arrêt à distance : Oui
• Plage de température de fonctionnement : -40 à +65°C (-40 à 150°F) Refroidissement assisté par ventilateur
• Humidité (sans condensation) : Max 95%

Spécifications du boîtier :

• Matériau et couleur : Acier, bleu RAL 5012
• Catégorie de protection : IP22
• Connexion batterie : 2 boulons M8
• Connexion CA 120/240 V : Bornes à vis 21 mm² (4 AWG)
• Poids : 22,5 kg / (50 lb)
• Dimensions (hxlxp) : 579 x 319 x 168 mm / (23 x 13 x 7 pouces)

Normes :

• Sécurité : EN-IEC 60335-1, EN-IEC 60335-2-29
• Émission, immunité : EN 55014-1, EN 55014-2, EN-IEC 61000-3-2, EN-IEC 61000-3-3, IEC 61000-6-1, IEC 61000-6-2, IEC 61000-6-3
• Peut être réglé sur 50 Hz
• Clé de protection : Court-circuit de sortie, surcharge, tension de batterie trop élevée, tension de batterie trop faible, température trop élevée, 120Vac sur la sortie de l'onduleur, ondulation de la tension d'entrée trop élevée
• Charge non linéaire, facteur de crête 3:1.
• Jusqu'à 75 degrés F / 25 degrés C de température ambiante
• S'éteint lorsqu'aucune source CA externe n'est disponible.
• Relais programmable pouvant par exemple être réglé pour une alarme générale ou une sous-tension CC ou une fonction de démarrage/arrêt de groupe électrogène : Tension CA : 120Vac / 4A / Tension CC : 4A jusqu'à 35dc, 1A jusqu'à 60Vdc
• Utilisation, par exemple, pour communiquer avec un BMS de batterie au lithium

Spécifications :

• Chargeur - Tension d'entrée : 120VAC
• Chargeur - Courant de sortie : 70A
• Chargeur - Tension de sortie : 24V
• Batteries de charge : 2x120VAC
• Onduleur - Puissance de sortie continue : 3000VA / 2400W
• Onduleur - Tension d'entrée : 24VCC
• Onduleur - Tension de sortie : 120VCA
• Quantité de prises : Aucune
• Dimensions de la boîte : 11"H x 17"L x 27"P Poids : 55,9 lb
• CUP : 8719076057376
